RS 232-RS485 ve 4-20 mA RTU Sinyallerinin Aşırı Gerilimden Korunması

By Yılkomer
Tarih Haziran 16, 2017
78 Görüntüleme

Endüstriyel otomasyon ve fabrikalarda sıklıkla gördüğümüz haberleşme protokollleri olan RS 232 ve RS 485 sıklıkla karşımıza çıkmakta ve ani aşırı gerilim darbelerinin sıklıkla yayıldığı alanların başında gelir. Yine 4-30 mA sinyali hassas elektronik ve otomasyon sistemlerin de sıklıkla karşılaşırız.

İlginizi Çekebilir: Faraday Kafesi

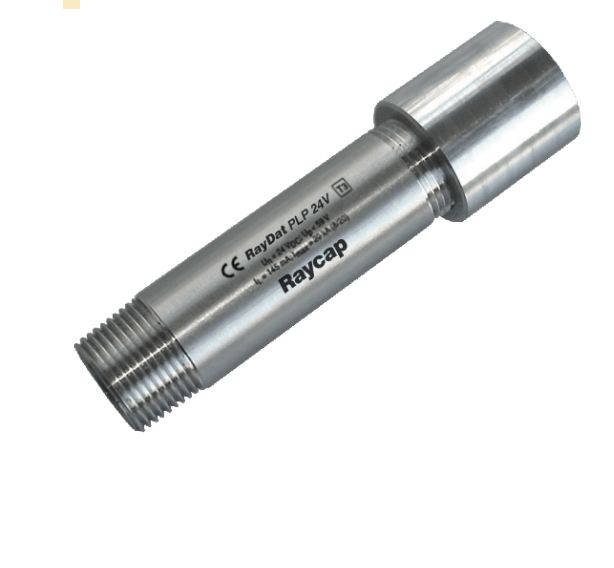

4-20 mA Koruma (RTU Koruma)

RayDat PLP 24 aşırı gerilim koruma cihazı, endüstriyel ortamlarda 4-20 mA akım döngüsü gibi veri devrelerinin korunması için tasarlanmıştır. 3/4 inç boru donanımı, sensörleri, dönüştürücüleri ve RTU’ların korunması gibi uygulamalar için ideal kılar. Ünite, kablo kanalı ve sensör terminalleri ile aynı hizada veya “T” konfigürasyonunda düzenlenebilir.

Teknik Özellikler

  • Çalışma Gerilimi:24VDC
  • Maksimum Çalışma Gerilimi: 28VDC
  • Frekans:3.0MHz
  • Deşarj Kapasitesi: In: 10kA, Imax: 20kA
  • 3/4 Paslanmaz Çelik Montaj Borusu 2,5 mm
  • IEC / EN 61643-21 ile uyumlu

DataSheet İndir

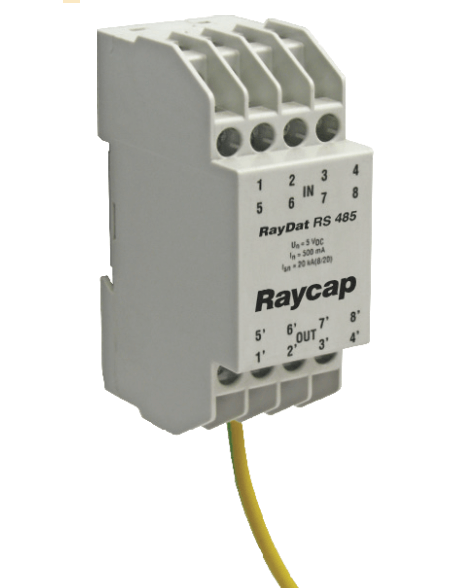

RS 485 ve RS 422 Koruma

RayDat RS 485, RS 485, RS 422 ve V.11 protokolleri için 2 yollu veri iletim devresini korumak için geliştirilmiştir. Devre, aralarında eşit potansiyel dengelemesine sahip iki dengeli yoldan oluşur. Ani aşırı gerilim darbesi sırasında, toprak potansiyelinden kaynaklanan ekipman hasarının önlenmesi için, sinyal topraklaması ile koruyucu toprak arasında eş potansiyel dengeleme sağlanmaktadır.

Teknik Özellikler

  • Çalışma Gerilimi: 5 V
  • Maksimum Çalışma Gerilimi: 6 V
  • Seri İndüktans: 1.7..1.9 ohm
  • Frekans: 1 Mhz
  • Raya Montaj
  • IEC / EN 61643-21 ile uyumlu

DataSheet İndir

Yılkomer (Yıldırımdan Korunma Merkezi) ülkemizde yıldırımdan ve aşırı gerilimden korunmada teknik eksiklikleri ortadan kaldırarak tamamen standartlar ve mühendislik hesaplarına dayanarak sistem kurmayı hedeflemektedir.
