Tesislerde Neden Parafudr Kullanılmalıdır?

By Yılkomer
Tarih Eylül 14, 2015
576 Görüntüleme

Tesislerin ihtiyacı olan elektrik enerjisi, elektrik işletmelerine ait enerji nakil hatları ile yapılmaktadır. Üretim ya da enerji nakil hatlarının geçtiği bölgelerde oluşan statik yük olumsuzlukları, enerjiyi kullanan kurum yada kuruluşların uluslararası standartlara uymaması nedeniyle enerji üzerinde zararlı aşırı gerilimler (pikler) oluşmaktadır. İstenmeyen bu piklerin oluşma nedenlerinden bir diğeri de etrafta meydana gelen yıldırım deşarjlarıdır. Bu pikleri, tesislerde kullandığımız enerjiyi kesintiye uğratmadan ayırarak toprak hattına iletip tesisimizi koruyacak sistemler temin etmektir.

Tesiste, kurallara uygun bir topraklama sistemi olması gerekmektedir. Bu nedenle “Her bir binada ve tesiste Ana koruma iletkeni, Ana topraklama iletkeni Bina çevresine/Temeline, Ana topraklama bağlantı ucu ve Dış iletken bölümler (Gaz, su gibi bina içindeki besleme sistemlerinin metal boruları, yapısal takviyeli betonun ana metal demirleri, çelik iskeletli yapı, merkezi ısıtma ve klima sistemleri, raylı sistem toprağı, iletişim sistemi topraklaması, anten tesisatı için topraklama iletkeni, aşırı gerilim koruma cihazlarının topraklama iletkenleri, cihazlar için Fonksiyon Topraklaması, Yıldırımlık Sistemi Topraklaması, Aşırı Gerilim ve Akım Devreleri v.b) ana eş potansiyel sisteme kuşaklamaya bağlanmalıdır.

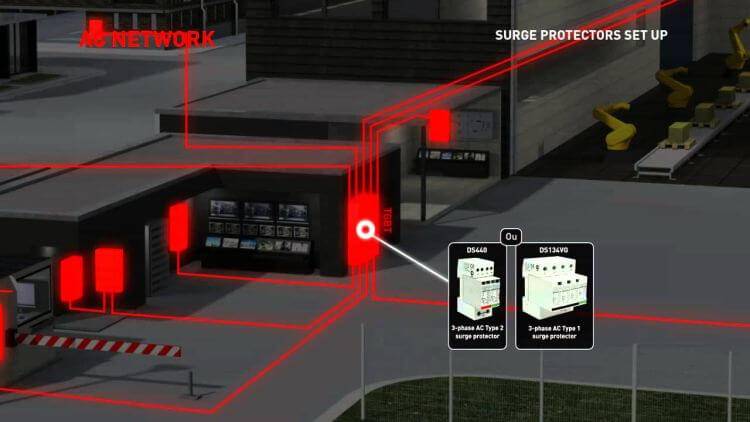

Özellikle fabrika gibi tesislerde parafudr ile kademeli koruma yapılmalıdır.

Özellikle fabrika gibi tesislerde parafudr ile kademeli koruma yapılmalıdır.

İç Yıldırımlık (Parafudr) Sistemlerini Kullanmak Hangi Avantajları Sağlar?

Bir yapıda Faraday Kafesi veya paratonerin olması, sadece canlıların elektriksel deşarja karşı korunmasını ve yapıların yangın riskinin önlenmesini sağlar. Bir yapıda dış yıldırımlık sistemi var ise kesinlikle o yapıda iç yıldırımlık sistemi de olmak zorundadır. Bu olmazsa olmazlara topraklamayı da eklemek gerekir. 3’ü birbiriyle entegre olarak çalışır. Son olarak bunlara eş potansiyel de dahil edilmelidir. Ancak, 4’ünün bir arada olduğu ve doğru projelendirildiği binalar yıldırım ve darbelere karşı yüksek oranda korunur. Yıldırımın ortalama 200 kA gücünde düştüğü var sayılmaktadır. Bunun 100 kA’i toprağa gider; 100 kA’i ise topraktan sisteme döner. Geri dönen 100 kA, eş potansiyel farklardan ve kuplaj etkilerinden dolayı direnci en düşük noktaya doğru hareket eder. O noktada eğer bir iç yıldırımlık tertibatı yoksa cihazlara zarar vermeye başlar.

Yıldırım ve aşırı gerilimden korunma bir bütünme halinde gerçekleşmelidir.
Yıldırım ve aşırı gerilimden korunma bir bütünme halinde gerçekleşmelidir.

Kurulmuş sistemler; paratoner veya Faraday Kafesi’ne isabet eden darbe yapısına elektriksel anlamda yöneldiğinde, devreye girerek ana pano-tali pano ve hassas cihaz önlerinde darbeyi kademeli olarak yok eder ve elektronik sistemlerine zarar vermesini engeller. Eğer, iç yıldırımlık olmazsa, sistemler sistemlerin elektronik zararlarından öte ciddi anlamda pano yangınları oluşmaktadır. İç yıldırımlık sistemlerinin amacı, gelen darbeyi kendi üzerinden toprağa aktarmaktır.

Yılkomer (Yıldırımdan Korunma Merkezi) ülkemizde yıldırımdan ve aşırı gerilimden korunmada teknik eksiklikleri ortadan kaldırarak tamamen standartlar ve mühendislik hesaplarına dayanarak sistem kurmayı hedeflemektedir.
